DreamScreen – LED Auswahl und Installation bis 120 Zoll TV – WS2812 30LED/m

Bei TV Geräten bis 120 Zoll empfehlen wir folgende LED Stripes für eine optimale Helligkeit und Qualität:
WS2812B LED Stripes (30LEDs/m, 5m Rolle, 150 LEDs)

Mit diesen LED Ketten Beamerprojekte bis 120 Zoll möglich.

Bei dem Typ WS2812B 30LED/m gibt es folgendes zu beachten.

  1. Die maximale Anzahl von LEDs pro Port beträgt 250. Die LED Rolle enthält 150 LEDs und kann daher voll genutzt werden.
  2. Die maximal mögliche Anzahl von LEDs, die im Dreamscreen eingestellt werden können beträgt: 45x80x45x80 (=250).



Unter Berücksichtigung dieser Dinge empfehlen wir folgende Konfiguration.


Konfiguration 70 – 120 Zoll

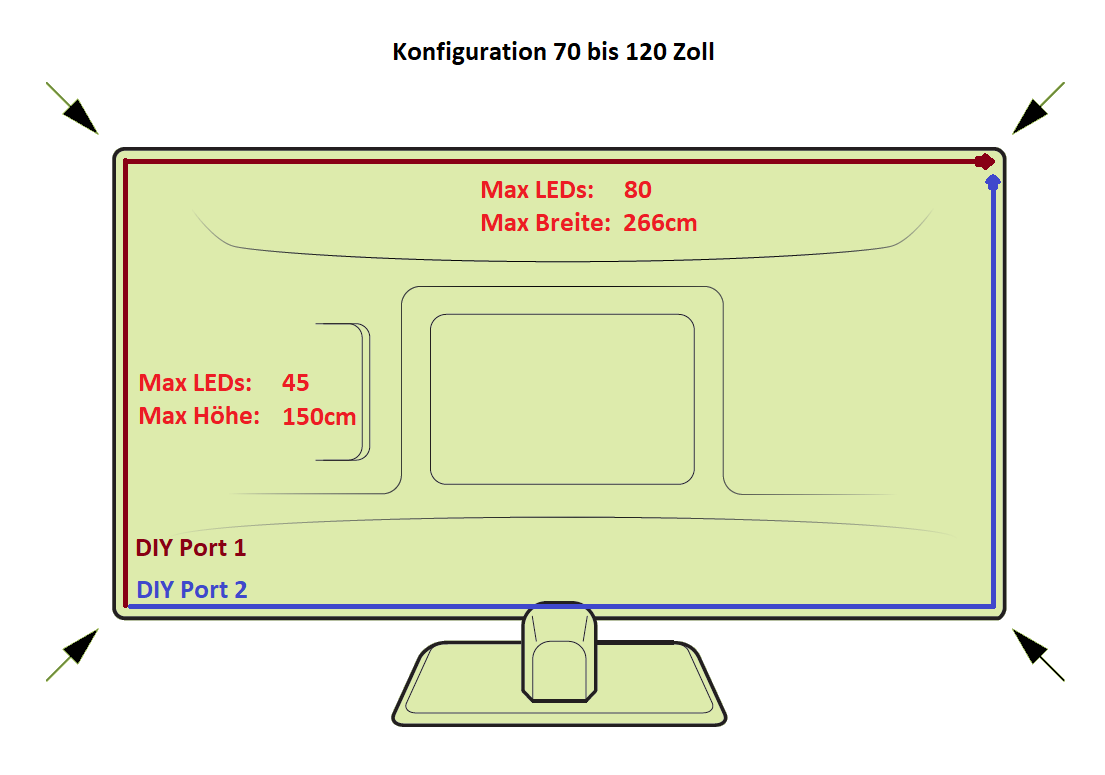

Für diese Konfiguration benötigst du zwei LED Ketten, da der Umfang über 5m betragen wird.  Die LED Kette wird in zwei Teile aufgeteilt, und von einer Ecke aus startend einmal links und rechts herum verklebt, jeweils immer nur zwei Seiten (Siehe Bild).  Was ihr für diese Lösung benötigt:

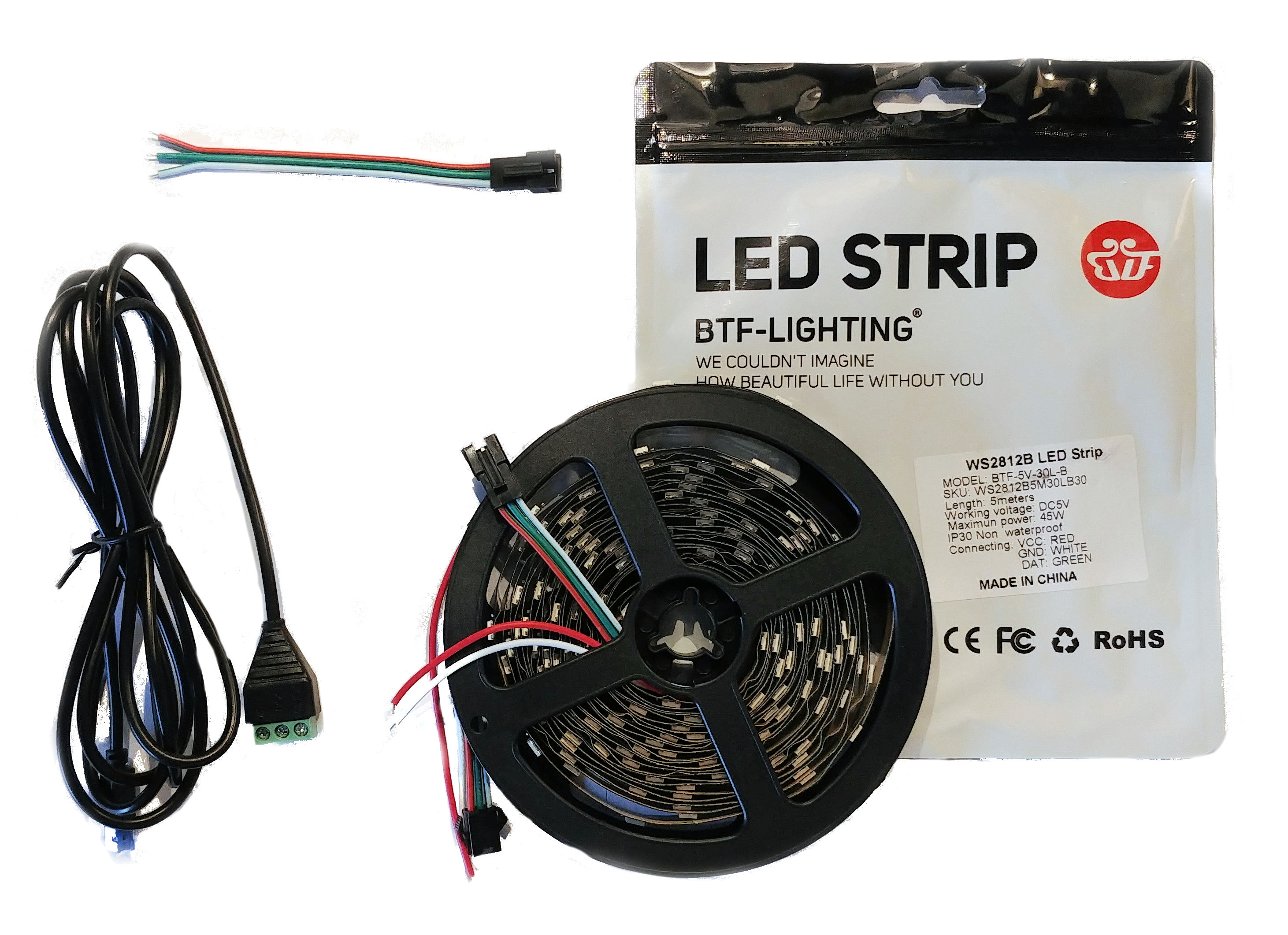

– 2 x DreamScreen Kabel DIY (1x im Lieferumfang des DreamScreen DIY 4K/HD enthalten)
– 2 x WS2812B LED Stripes (30LEDs/m, 5m Rolle, 150 LEDs)

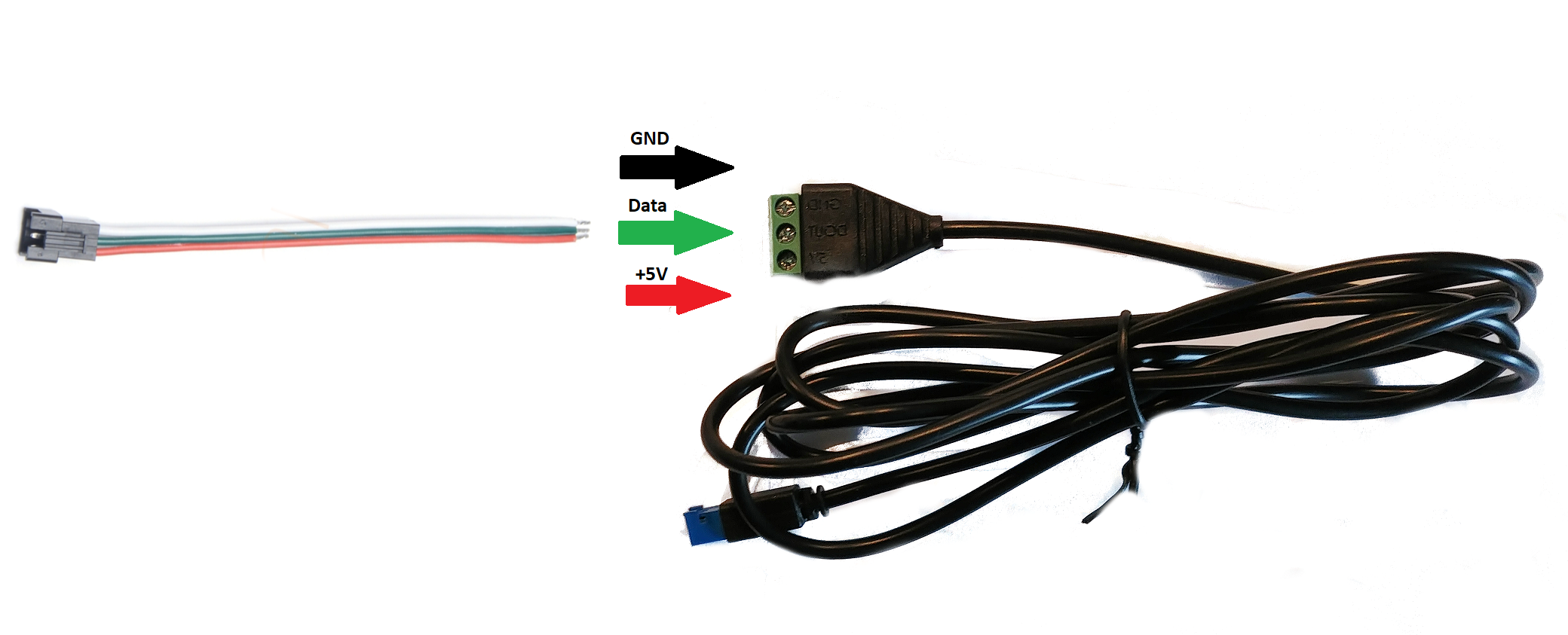

1. Verbinde das erste DIY-Kabel mit dem beiliegenden 3Pin Adapter der WS2812b LED Kette.

  • Weiß = Masse
  • Grün = Data
  • Rot = 5V









2. Beginne in der Ecke die ersten beiden Seiten der LEDs auf der Rückseite deines TV zu verkleben (Rote LINIE), und schneide die LED am Ende ab.

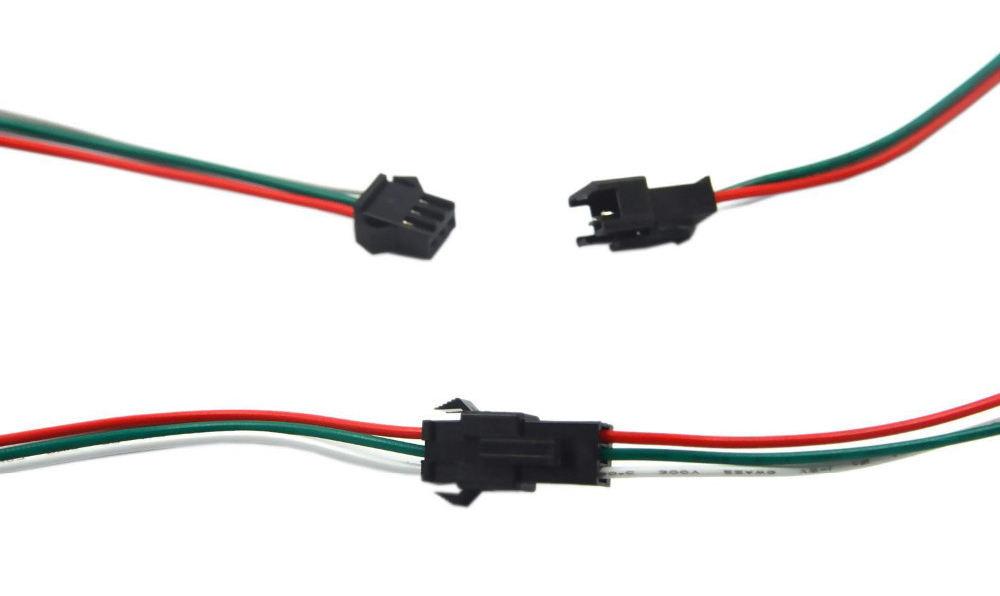

3.Verbinde den Anfangsstecker der LED Kette mit dem Verbindungsstück (Siehe 1.). Schließe das DIY Kabel an den LED Port1 deines DreamScreen an.









4. Verbinde das zweite DIY-Kabel mit dem beiliegenden 3Pin Adapter der WS2812b LED Kette.

5. Beginne die anderen beiden Seiten der LEDs auf der Rückseite deines TV zu verkleben (Blaue LINIE), und schneide die LED am Ende ab.

5. Verbinde den Anfangsstecker der zweiten LED Kette mit dem Verbindungsstück. Schließe das DIY Kabel an den LED Port2 deines DreamScreen an.




Alternative Konfiguration bis 70 Zoll TV

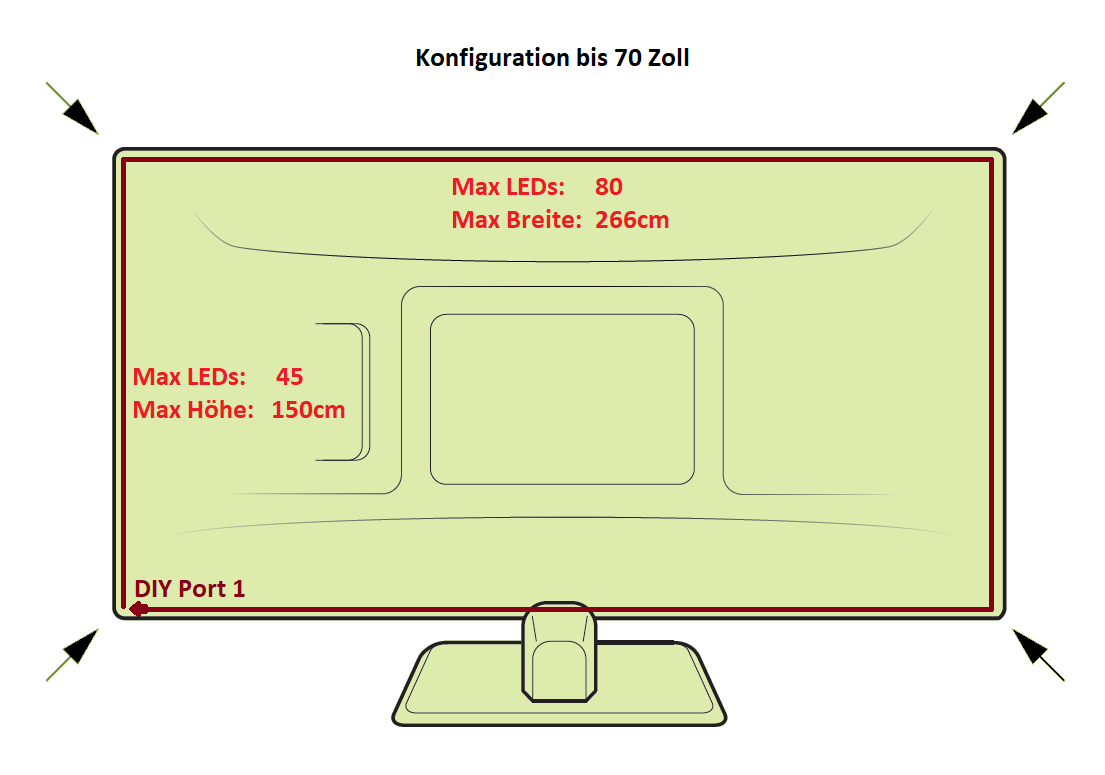

Dies ist die Standard Konfiguration. Die LED Stripes werden von einer Ecke aus startend einmal komplett auf der Rückseite des TV verklebt. Was ihr für diese Lösung benötigt:

– 1 x DreamScreen Kabel DIY (im Lieferumfang des DreamScreen DIY 4K/HD enthalten)
– 1 x WS2812B LED Stripes (30LEDs/m, 5m Rolle, 150 LEDs)



Weiterführend zur Installation der LED Kette am TV hier.









1. Verbinde das DIY-Kabel mit dem beiliegenden 3Pin Adapter der WS2812 LED Kette.











2. Beginne in der Ecke auf der Rückseite deines TV die LEDs zu verkleben (Rote LINIE). Versuche die Ecken leicht zu biegen, aber nicht zu sehr zu knicken. Wenn du alle 4 Seiten verklebt hast, kannst du den Rest der LED Rolle abschneiden.









3.Verbinde den Anfangsstecker der LED Kette mit dem Verbindungsstück (Siehe 1.). Schließe das DIY Kabel an den LED Port1 deines DreamScreen an.












Alternative Konfiguration bis 70 Zoll TV – mit zwei LED Stripes!

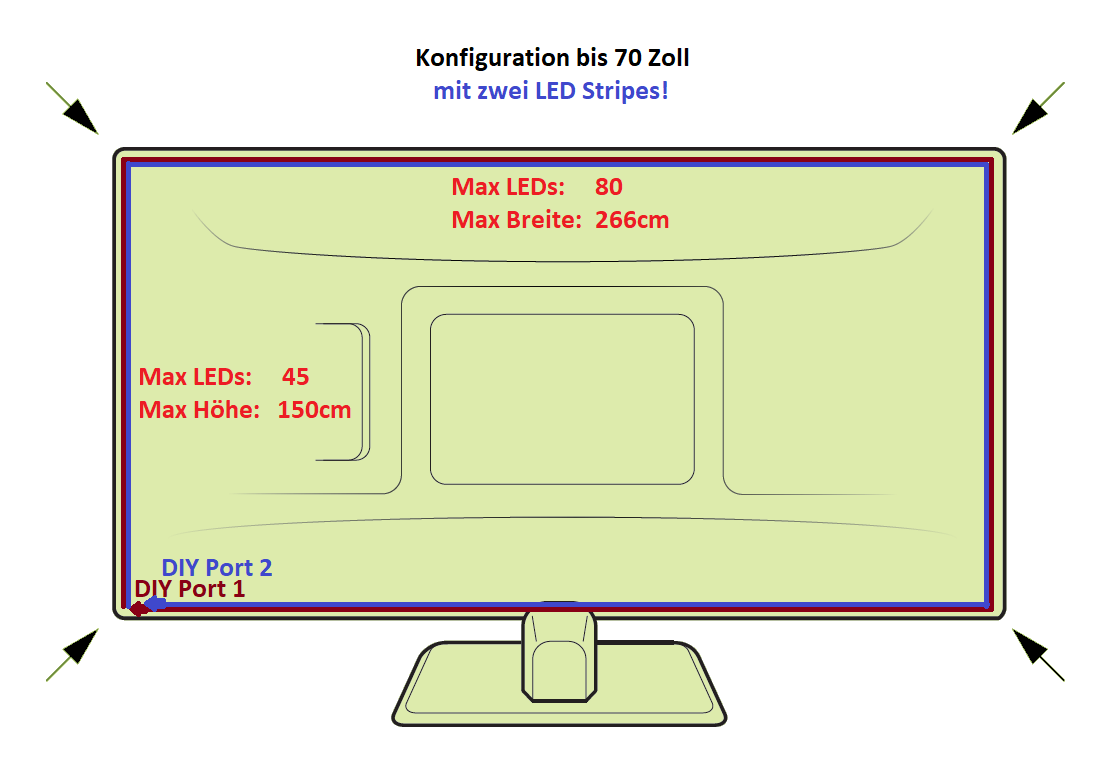

Dies ist eine erweiterte Standard Konfiguration um doppelte Helligkeit zu erreichen. Zwei LED Stripes werden von einer Ecke aus startend einmal komplett parallel auf der Rückseite des TV verklebt. Was ihr für diese Lösung benötigt:

– 2 x DreamScreen Kabel DIY (1x Lieferumfang des DreamScreen DIY 4K/HD enthalten)
– 2 x WS2812B LED Stripes (30LEDs/m, 5m Rolle, 150 LEDs)













1. Verbinde das erste DIY-Kabel mit dem beiliegenden 3Pin Adapter der WS2812 LED Kette.











2. Beginne in der Ecke auf der Rückseite deines TV die LEDs zu verkleben (Rote LINIE). Versuche die Ecken leicht zu biegen, aber nicht zu sehr zu knicken. Wenn du alle 4 Seiten verklebt hast, kannst du den Rest der LED Rolle abschneiden.









3.Verbinde den Anfangsstecker der LED Kette mit dem Verbindungsstück (Siehe 1.). Schließe das erste DIY Kabel an den LED Port1 deines DreamScreen an.









4. Verbinde das zweite DIY-Kabel mit dem beiliegenden 3Pin Adapter der WS2812b LED Kette.

5. Beginne parallel zur erste LED Kette in der Ecke der Rückseite deines TV die LEDs zu verkleben (Blaue LINIE). Versuche an den Ecken eine leichte Schlaufe zu bilden, um die ca. 2cm kürzere Länge auszugleichen. Sonst kann die Anzahl der LEDs am Ende zur ersten Kette abweichen. Wenn du alle 4 Seiten verklebt hast, kannst du den Rest der LED Rolle abschneiden.

5. Verbinde den Anfangsstecker der zweiten LED Kette mit dem Verbindungsstück. Schließe das zweite DIY Kabel an den LED Port2 deines DreamScreen an.
