DreamScreen – LED Auswahl und Installation bis 75 Zoll TV – WS2813 44LED/m

Bei TV Geräten bis 75 Zoll empfehlen wir folgende LED Stripes für eine optimale Helligkeit und Qualität: WS2813 LED Stripes (44LEDs/m, 5,25m Rolle, 231 LEDs) – Es handelt sich dieser Version um eine Sonderanfertigung für Tele-Kohlgraf.

Bei dieser hohen Anzahl von LEDs pro Meter gibt es folgendes zu beachten.

  1. Die maximale Anzahl von LEDs pro Port beträgt 250. Die LED Rolle enthält 231 LEDs und kann daher voll genutzt werden.
  2. Die maximal mögliche Anzahl von LEDs, die im Dreamscreen eingestellt werden können beträgt: 45x80x45x80 (=250)
  3. Es kommt nach jeder LED zu leichtem Spannungsverlust, (dies ist normal bei 5V). Dadurch werden bei weißen Szenen die Farben im letzten Drittel der LED-Kette verfälscht. Im normalen Video-Modus fällt dies kaum auf. Unser vorinstallierter Adapter am Anfang der Kette behebt dieses Problem. Mehr dazu unten in Schritt 4 dieser Beschreibung.

Unter Berücksichtigung dieser Dinge empfehlen wir folgende Konfiguration.

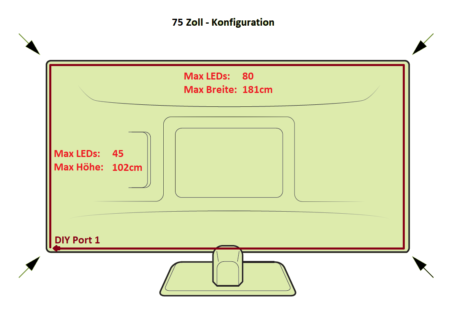

Dies ist die Standard Konfiguration. Die LED Stripes werden von einer Ecke aus startend einmal komplett auf der Rückseite des TV verklebt. Was ihr für diese Lösung benötigt:

Alternative Installation (Bis 70 ZOLL!) : Mit 1 x Ws2812B LED Stripes(30LEDs/m), Mit 2 x Ws2812B LED Stripes(30LEDs/m)

Wie schon am Anfang des Artikels erwähnt, kommt es durch die erhöhte Anzahl von LEDs bei weißen Szenen zu Farbschwankungen am Ende der Kette. Daher sollte bei dieser Konfiguration das Ende der LED Kette zusätzlich mit Strom versorgt wird. Das verhindert die Farbabweichungen bei weißen Szenen.

Weiterführend zur Installation der LED Kette am TV hier.

WS2813 LED Stripes (44LEDs/m, 5,25m Rolle, 231 LEDs), die bei uns im Shop bestellt werden enthalten einen zusätzlichen Adapter am Anfang der Kette. Dieser Adapter kann ans Ende der LED Kette angeschlossen werden, und versorgt die LEDs ebenfalls mit Strom.

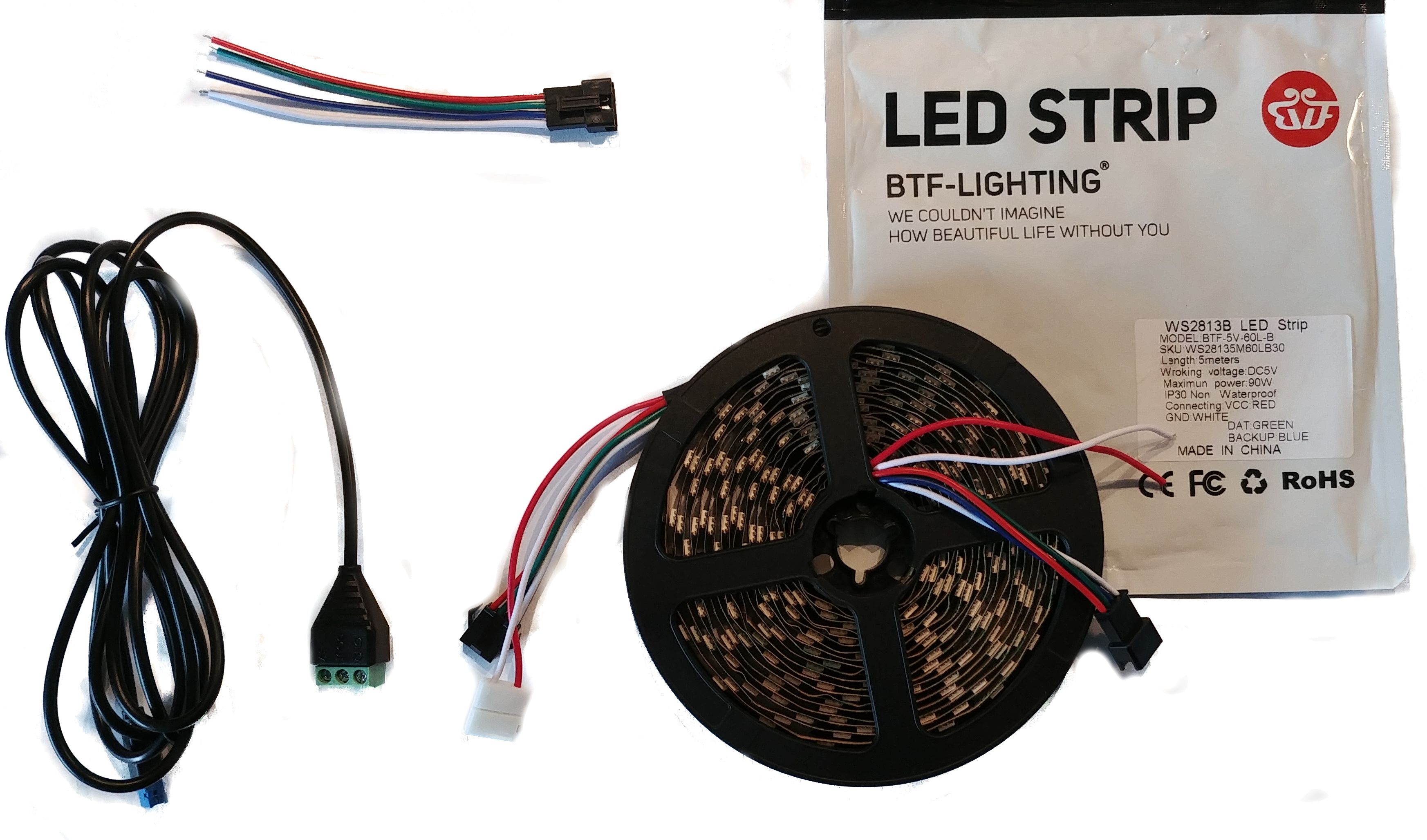

1. Verbinde das DIY-Kabel mit dem beiliegenden 4Pin Adapter der WS2813 LED Kette.

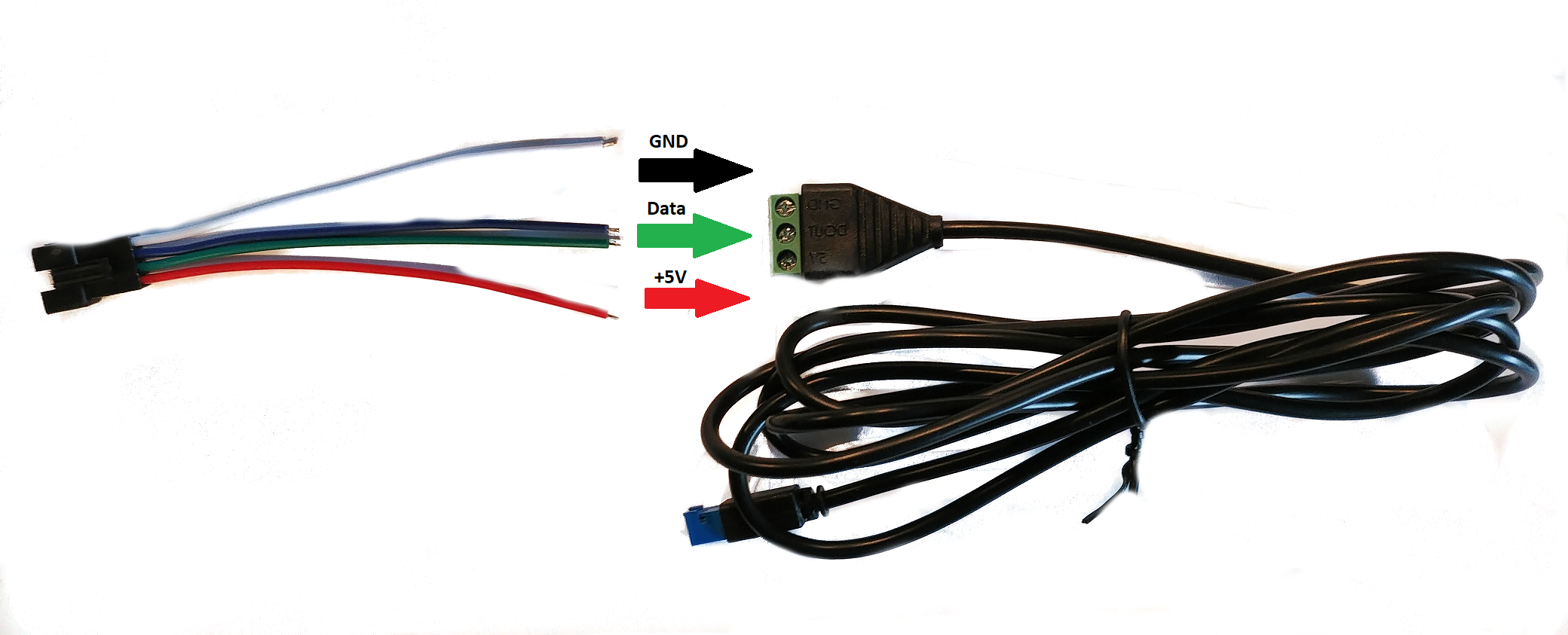

  • Weiß = GND (Masse)
  • Grün = Data
  • Blau = Data
  • Rot = 5V

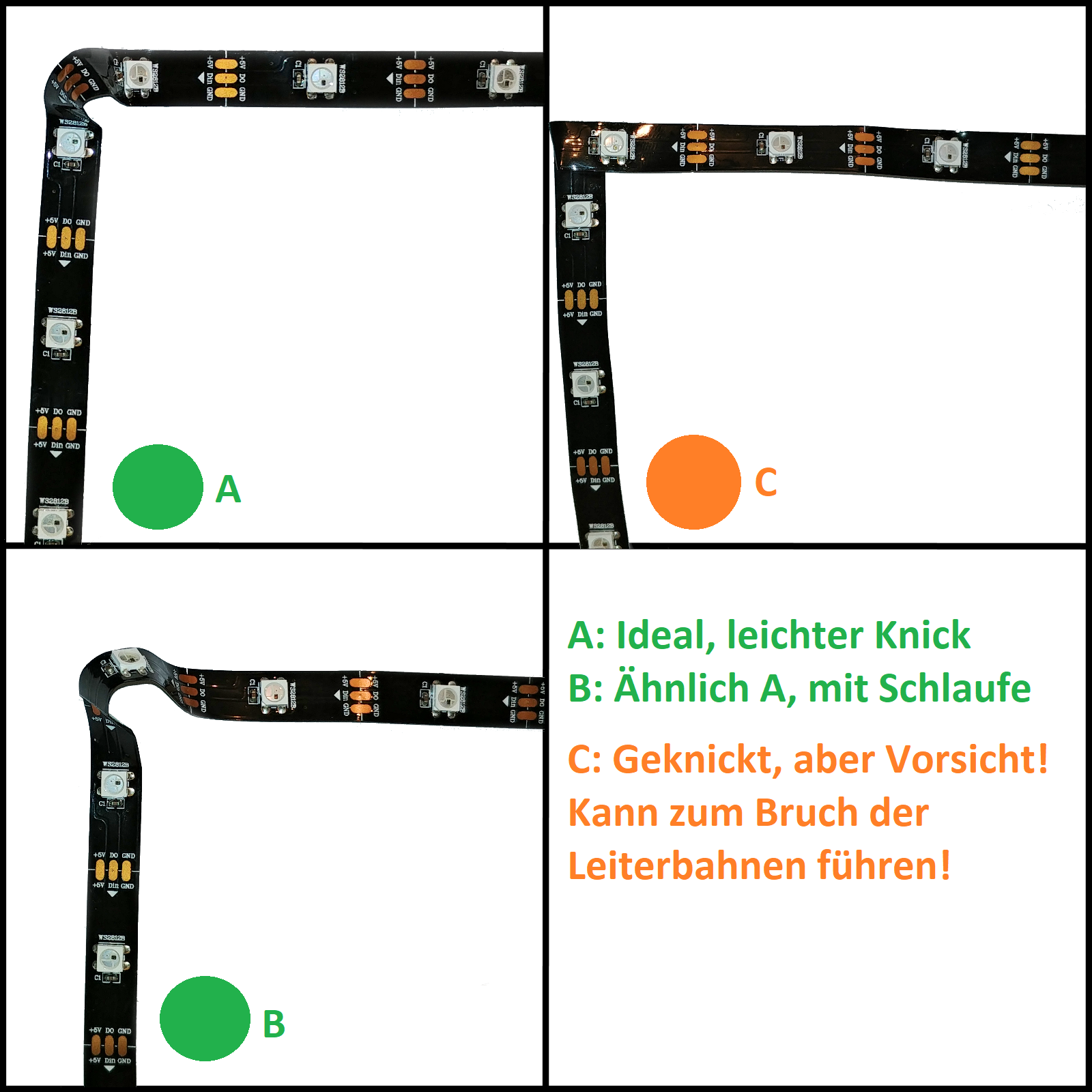

2. Beginne in der Ecke der Rückseite deines TV die LEDs zu verkleben (Rote LINIE). Versuche die Ecken leicht zu biegen, aber nicht zu sehr zu knicken. Wenn du alle 4 Seiten verklebt hast, kannst du den Rest der LED Rolle abschneiden.

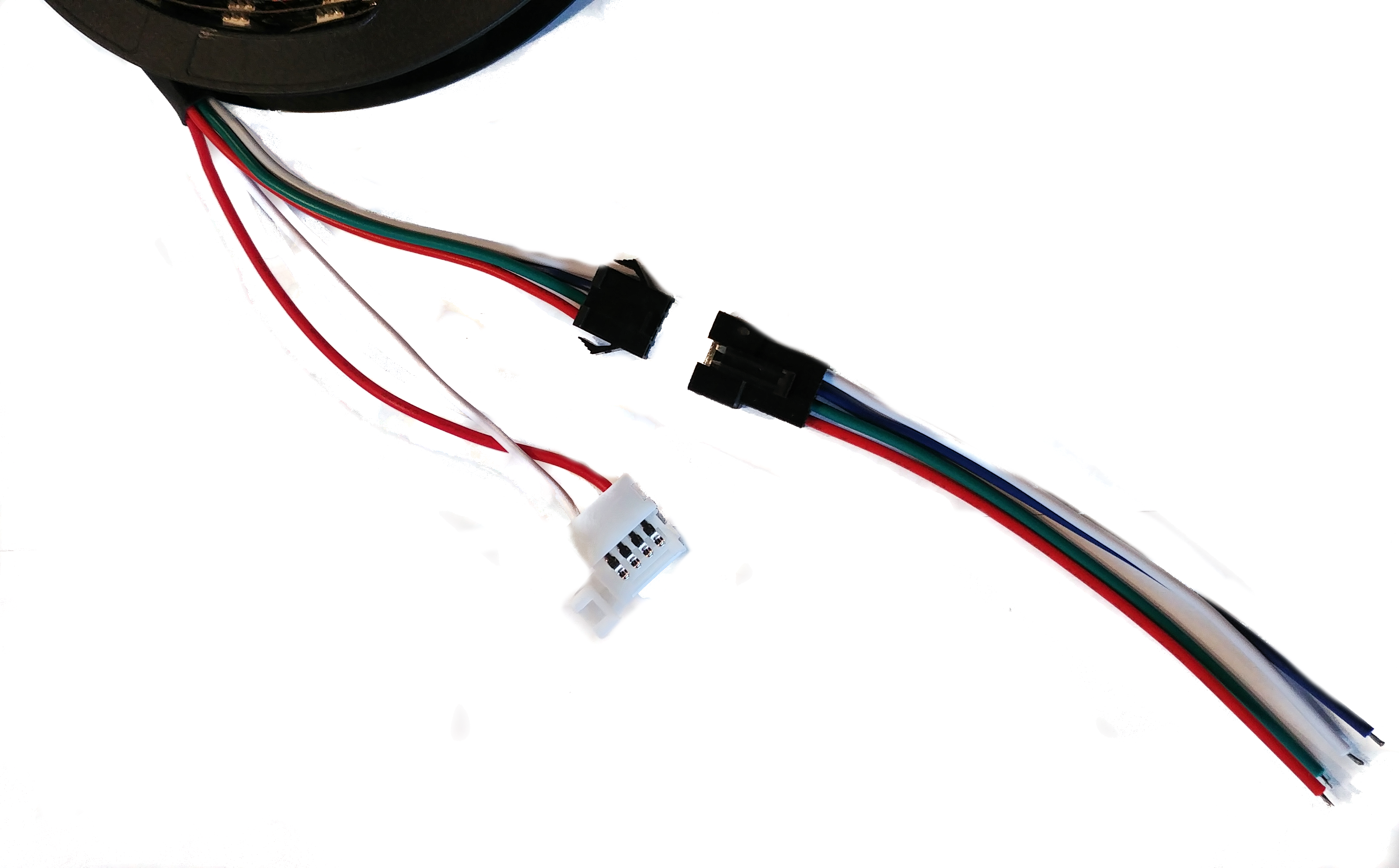

3. Verbinde den Anfangsstecker der LED Kette mit dem Verbindungsstück (Siehe 1.). Schließe das DIY Kabel an den LED Port1 deines DreamScreen an.

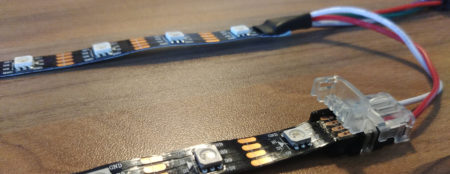

4. Schiebe das Ende der LED Kette in den Extra Adapter und schließe ihn, um die Kette zusätzlich mit Strom zu versorgen.

Eine detailierte Anleitung zur Montage dieses Adapters findest du hier:
WS2813 mit zusätzlich Strom versorgen

Hinweiß: Alle ab Juli 2018 von uns ausgelieferten WS2813 LED-Ketten enthalten diesen zusätzlichen Stromadapter.
